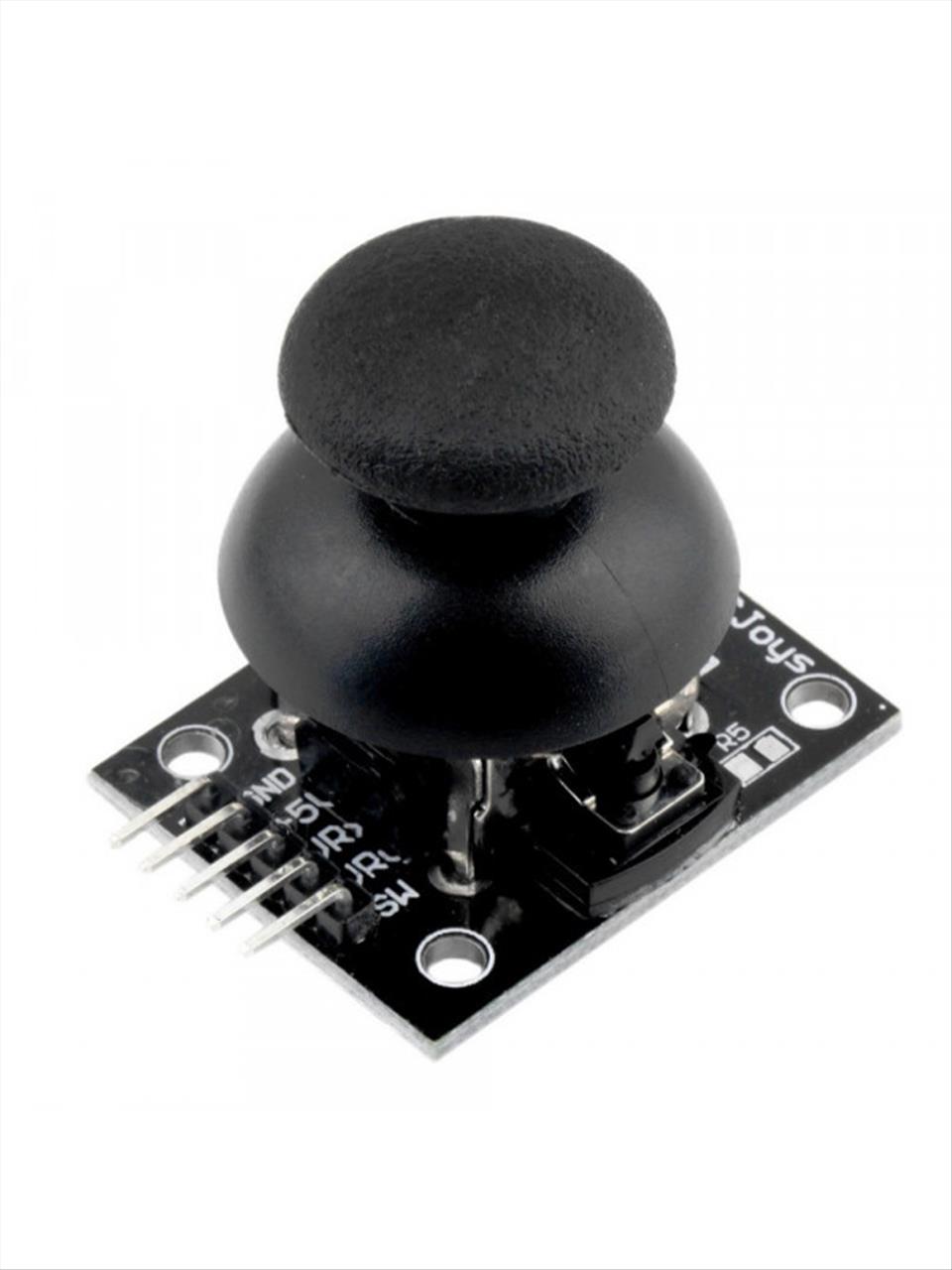

Joystick ΚΥ-023, διπλού άξονα

Περιγραφή

Αυτό είναι ένα joystick πολύ παρόμοιο με τα αναλογικά joystick στα χειριστήρια του PlayStation 2.

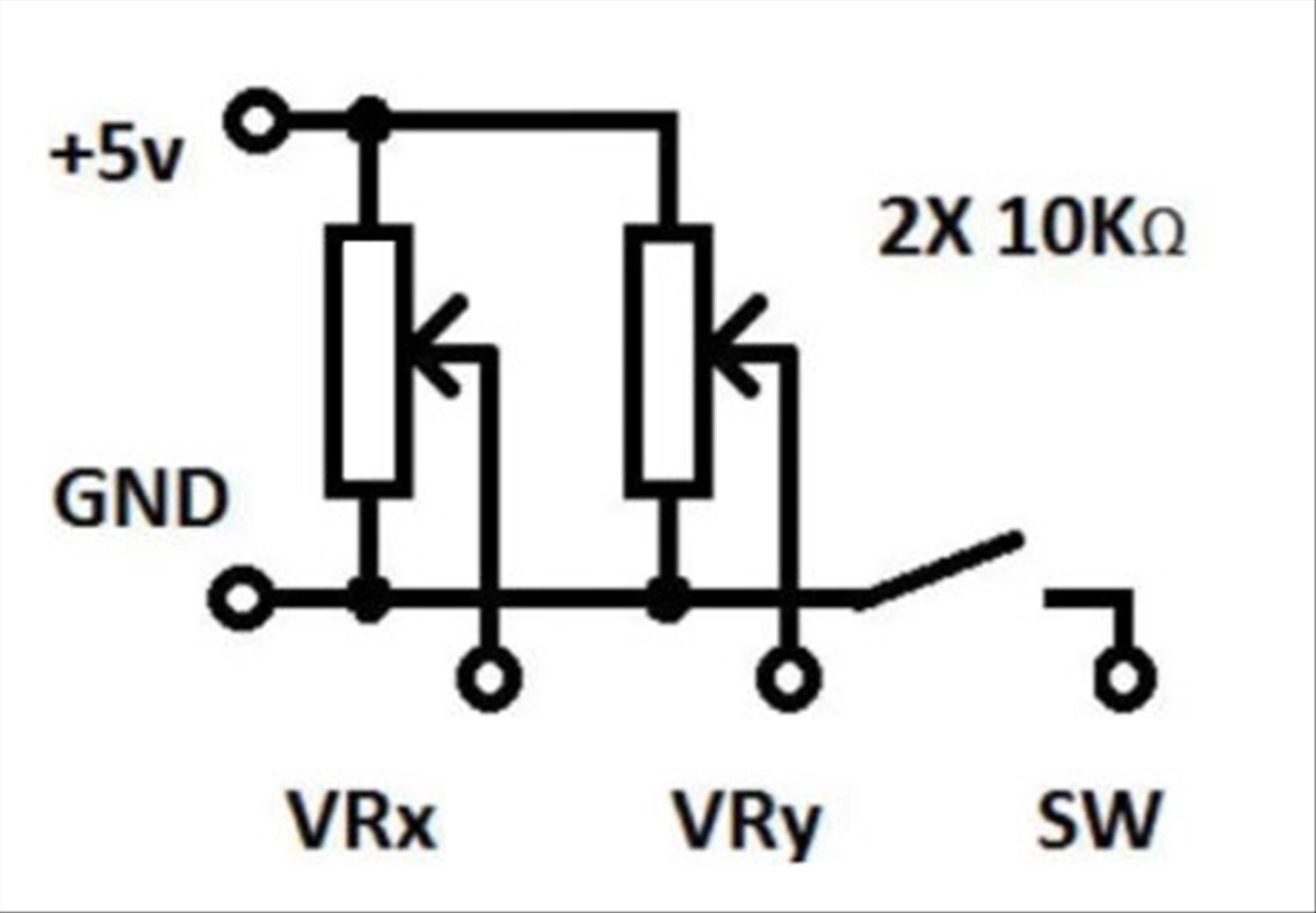

Οι κατευθυντικές κινήσεις είναι απλώς δύο ποτενσιόμετρα -ένα για κάθε άξονα. Τα ποτενσιόμετρα είναι 10ΚΩ το καθένα.
Αυτό το joystick διαθέτει επίσης ένα κουμπί επιλογής, που ενεργοποιείται όταν πατάτε το joystick προς τα κάτω.

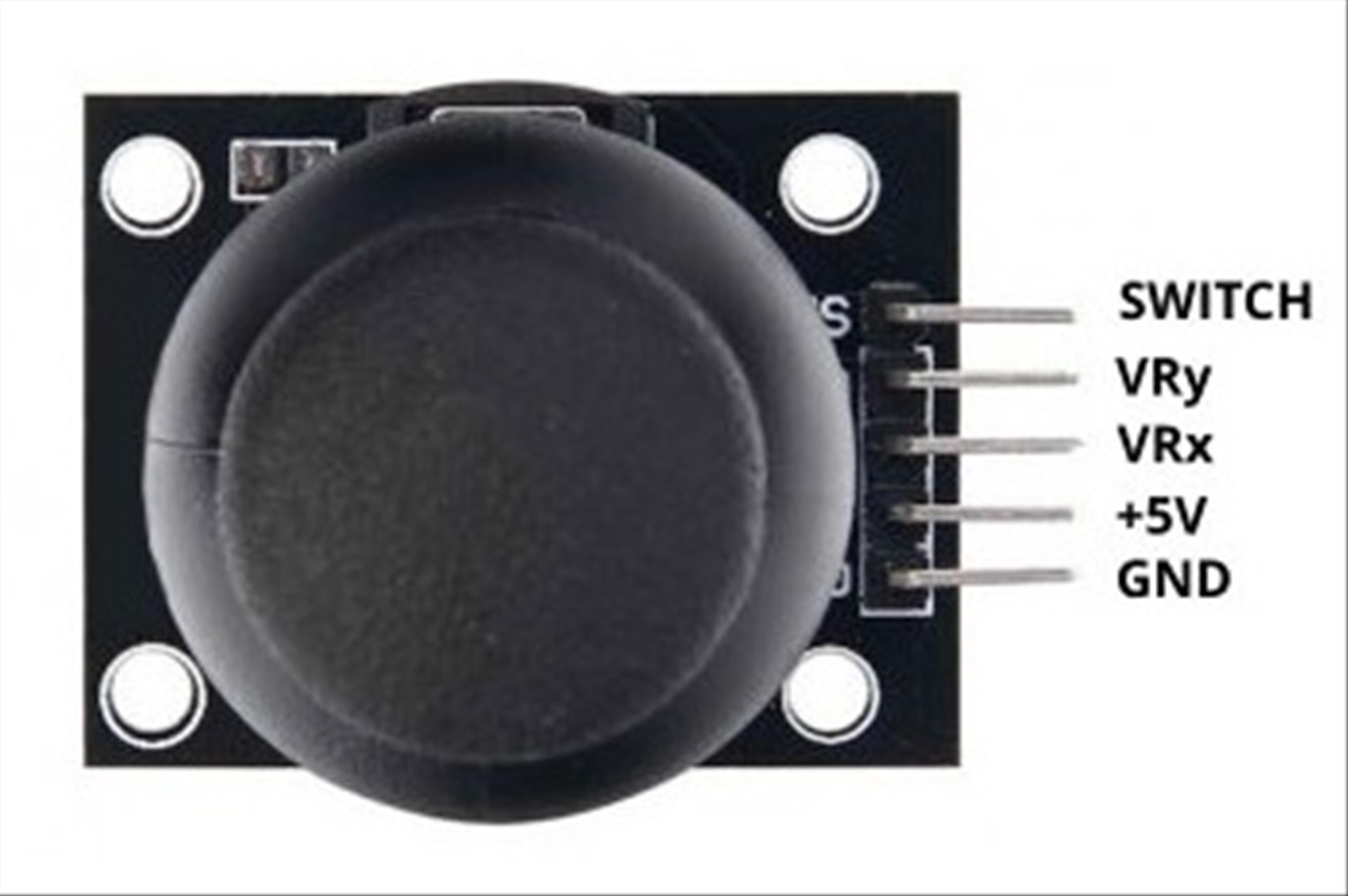

Υπάρχουν 5 ακίδες στο σκάφος: VCC, GND, Χ, Υ και Button.
Συνδέστε τη μονάδα με τροφοδοτικό 5V με VCC και GND, μπορείτε να διαβάσετε την κατάσταση του joystick με Χ, Υ και ακίδες κουμπιών.
Όταν χρησιμοποιείτε το τροφοδοτικό 5V, η προεπιλεγμένη αναλογική έξοδος για Χ, Υ είναι 2.5V.
Με την κατεύθυνση του βέλους, η τάση ανεβαίνει μέχρι 5V και η αντίθετη κατεύθυνση προς τα κάτω μέχρι 0V.
