Current Sensor Development Tools Gravity Analog 50A C urrent Sensor-AC/DC

Περιγραφή

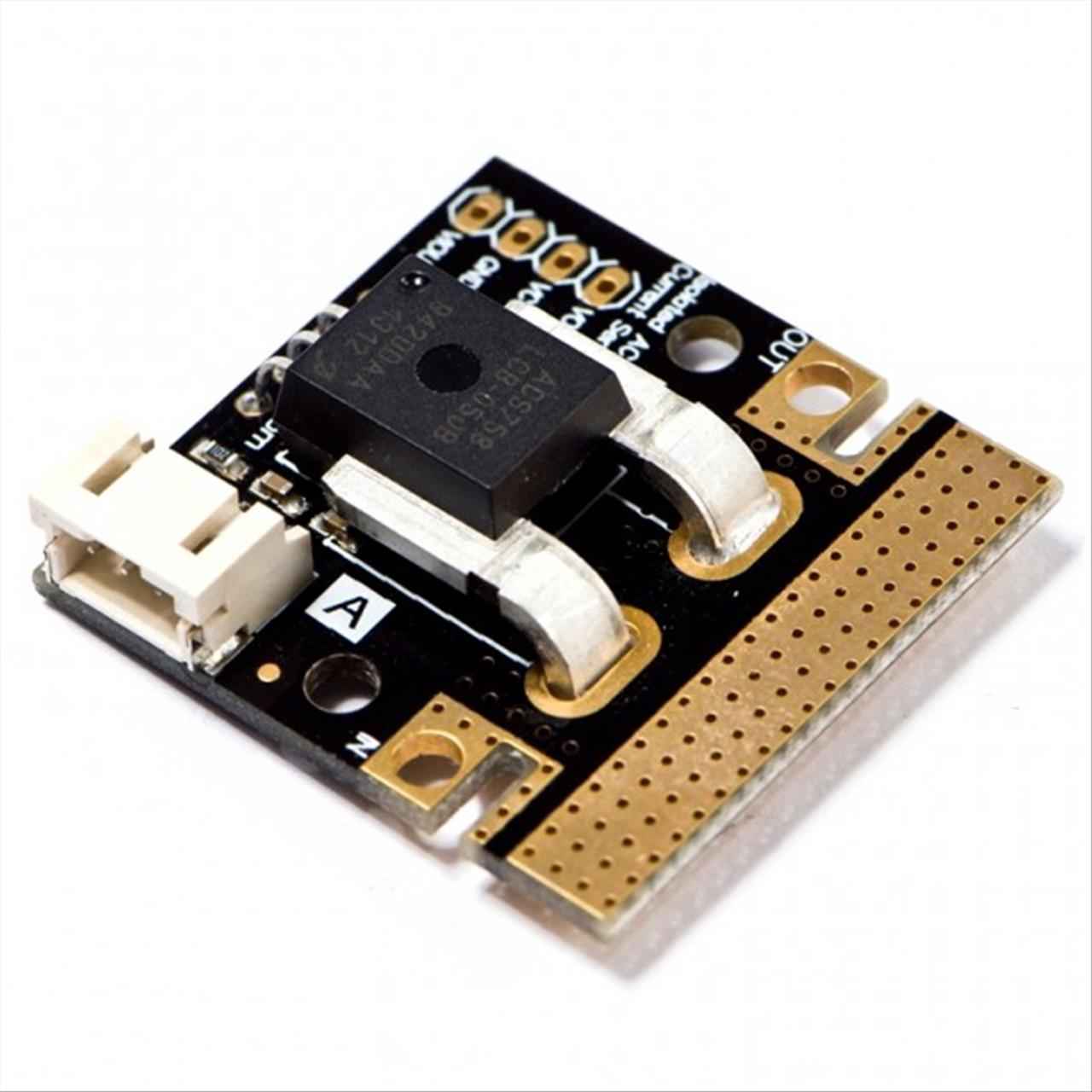

Αυτή είναι μια πλακέτα με ενσωματωμένο πλήρως γραμμικό αισθητήρα ρεύματος ACS758 με βάση το Hall Effect. Ο αισθητήρας δίνει ακριβή μέτρηση ρεύματος για σήματα AC και DC. Το πάχος του χάλκινου αγωγού επιτρέπει την λειτουργία της συσκευής σε συνθήκες υψηλού υπερέντασης.

Το ACS758 εξάγει ένα αναλογικό σήμα εξόδου τάσης που ποικίλλει γραμμικά ανάλογα με το ανιχνευόμενο ρεύμα.

Αυτός ο αισθητήρας ρεύματος σάς δίνει τη δυνατότητα να παρακολουθείτε τα ρεύματα στο έργο σας κάθε δευτερόλεπτο για λόγους εξοικονόμησης ενέργειας ή προστασίας κυκλώματος.

– Τυπικό εύρος ζώνης 120 kHz
– Χρόνος ανόδου εξόδου 3 μs ως απόκριση στο ρεύμα εισόδου βήματος

· – Τάση εξόδου ανάλογη με τα ρεύματα AC ή DC

· Εργοστασιακά στολισμένα για ακρίβεια
·
– Εξαιρετικά σταθερή τάση μετατόπισης εξόδου
– Σχεδόν μηδενική μαγνητική υστέρηση

· Βελτίωση του συνολικού σφάλματος εξόδου μέσω της περικοπής κέρδους και μετατόπισης σε σχέση με τη θερμοκρασία

– Μονολιθικό IC Hall για υψηλή αξιοπιστία

– Εξαιρετικά χαμηλή απώλεια ισχύος: 100 μΩ αντίσταση εσωτερικού αγωγού

– Τάση λειτουργίας (αναλογική): 3,3-5V
– Μέγιστη τάση μέτρησης: 3000V(AC),500V(DC)
– Εύρος μέτρησης ρεύματος:-50~50A
– Ευαισθησία:40 mV/A
– Θερμοκρασία λειτουργίας: -40~150°C
– Διάσταση: 34x34mm(1,34×1,34″)
